      從上TFT液晶屏內部結構切面圖，從圖中可以看出液晶屏由光擴散體、存儲電容、行列電極、玻璃底板、偏振玻璃板、TFT、透明顯示電極、透明公共電極、彩色濾光片構成，液晶則位于圖6中透明顯示電極與透明公共電極之間,下面將逐一介紹各部件的作用。

     在生產TFT液晶顯示屏?xí)r，TFT液晶顯示屏要和其他部件組合在一起，作為一個整體而存在的。由于TFT液晶顯示屏的特殊性，以及連接和裝配 需要專用的工具，再加上操縱技術的難度很大等原因，生產廠家把TFT液晶顯示屏、連接件、驅動電路PCB電路板、背光單元等元器件用鋼板封 閉起來，只留有背光燈插頭和驅動電路輸進插座，這種組件被稱為L(zhǎng)CD Moduel（LCM），即液晶顯示模塊，通常也稱為液晶板、液晶面板等?？?見，這種組件的方式既增加了工作的可靠性，又能防止用戶因隨意拆卸造成的不必要的損壞。液晶顯示屏的生產廠家只需把背光燈的插頭和驅 動電路插排與外部電路板連接起來即可，使整機的生產工藝也變得簡單多了。圖1所示是液晶面板的內部結構示意圖，圖2是液晶面板內部電路 框圖（液晶屏分辨率為1024×RGB×768）。

圖1 TFT液晶面板的內部結構示意圖

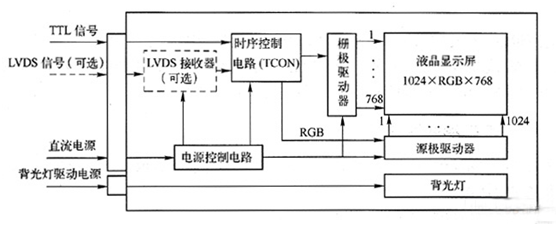

圖2 TFI液晶面板內部電路框圖

    液晶面板中的背光燈一般需要高壓，因此，在液晶顯示屏中，高壓由面板外的高壓板電路（也稱逆變器）產生，經高壓插頭送往背光燈。根據液晶顯示屏屏幕尺寸的大小以及對顯示要求的不同，背光燈的數目是不同的。例如，早期的液晶顯示屏使用一只燈管，一般位于屏幕的上方，后來逐漸發展為兩個燈管，上、下各一個，現在的筆記本電腦顯示屏較多地采用這種方式；當前，一些尺寸較大的臺式電腦液晶屏采用四只燈管，高真?zhèn)€大屏幕顯示屏則使用了六只、八只甚至更多燈管。

    液晶面板外的主板電路通過面板排線和面板接口相連，不同的液晶面板，采用的接口形式不盡相同，主要有17L接口、LVDS接口等。有關面板接口的具體內容，將在后續章節中進行具體先容。

    液晶面板中還設有幾塊PCB塊，其上分布著時序控制器（TC0N，此芯片有時也稱為屏顯IC）、行驅動器、列驅動器和其他元件，如圖3所示。由主板電路來的數據和時鐘信號，經液晶面板TC0N處理后，分離出行驅動信號和列驅動信號，再分別送到液晶顯示屏的行、列電極，驅動液晶顯示屏顯示出圖像。
